Область применения
Защитное укрытие манжет герметизирующих предназначено для защиты от ударов и давления грунта на резиновые манжеты при засыпке траншеи в период ремонта, строительства и эксплуатации перехода трубопровода под автомобильными и железными дорогами, а также для защиты резиновых манжет от случайных вскрытий межтрубного пространства в местах выхода перехода трубопровода на поверхность земли.
Укрытие служит для защиты разъемных и неразъемных
конусных и гофрированных манжет.
В зависимости от применяемых проектных решений (диаметров рабочего трубопровода и трубы-футляра, применяемых средствах протаскивания рабочей трубы через кожух и необходимости обеспечения прохождения дополнительных коммуникаций в кожухе (например кабелей связи)), укрытия производятся с учетом соответствующего фактического значения эксцентриситета и с дополнительными встроенными элементами конструкции (пропусками для одного, двух и т.д. кабелей связи).

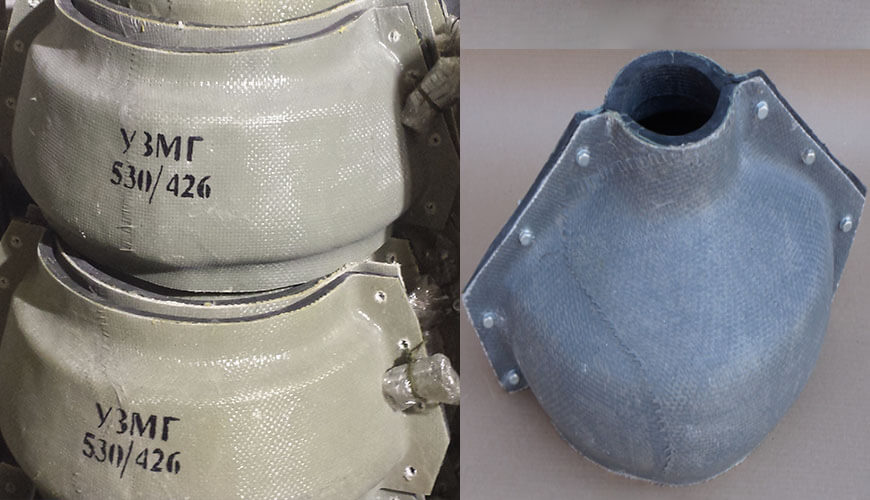

Укрытия изготавливаются из стеклопластика c резиновыми уплотнительными элементами
под все типоразмеры трубопроводных переходов
— Диаметр рабочего трубопровода от 25 до 1420 мм;
— Диаметр трубы-кожуха от 100 до 1720 мм;
Конструкция защитного укрытия создает возможность проводить ремонтные работы на переходе с применением разъемной герметизирующей манжеты без снятия давления в трубопроводе.

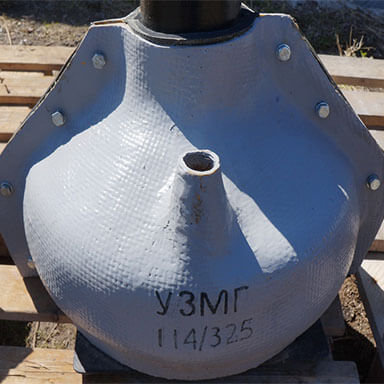

Укрытия защитные манжеты герметизирующей
Изготавливаются по ТУ
ТУ 23.14.12-003-35653276-2019
В соответствии с ТУ
ТУ 2296-009-01297858-2005; ТУ 5959-003-53597015-2005
| Марка | Диаметр | Вес 1 комп/кг | Объем 1 комп/м3 |
|---|---|---|---|
| Укрытие УЗМГ 57/159 | 57/159 | 3 | 0.02 |
| Укрытие УЗМГ 57/219 | 57/219 | 3.1 | 0.02 |
| Укрытие УЗМГ 57/273 | 57/273 | 3.5 | 0.03 |
| Укрытие УЗМГ 89/219 | 89/219 | 3.3 | 0.03 |
| Укрытие УЗМГ 89/273 | 89/273 | 3.8 | 0.03 |
| Укрытие УЗМГ 89/325 | 89/325 | 3.9 | 0.04 |
| Укрытие УЗМГ 110/219 | 110/219 | 3.4 | 0.03 |
| Укрытие УЗМГ 110/273 | 110/273 | 3.9 | 0.03 |
| Укрытие УЗМГ 110/325 | 110/325 | 4 | 0.04 |
| Укрытие УЗМГ 159/273 | 159/273 | 3.9 | 0.03 |
| Укрытие УЗМГ 159/325 | 159/325 | 4.2 | 0.04 |
| Укрытие УЗМГ 168/377 | 168/377 | 4.5 | 0.04 |
| Укрытие УЗМГ 168/426 | 168/426 | 4.8 | 0.05 |
| Укрытие УЗМГ 219/377 | 219/377 | 4.8 | 0.05 |
| Укрытие УЗМГ 219/426 | 219/426 | 5.3 | 0.05 |
| Укрытие УЗМГ 219/530 | 219/530 | 6.1 | 0.1 |
| Укрытие УЗМГ 273/426 | 273/426 | 6 | 0.1 |
| Укрытие УЗМГ 273/530 | 273/530 | 6.4 | 0.1 |
| Укрытие УЗМГ 273/630 | 273/630 | 7.2 | 0.12 |
| Укрытие УЗМГ 325/530 | 325/530 | 7 | 0.12 |
| Укрытие УЗМГ 325/630 | 325/630 | 7.6 | 0.12 |
| Укрытие УЗМГ 426/630 | 426/630 | 8.6 | 0.15 |
| Укрытие УЗМГ 426/720 | 426/720 | 9.5 | 0.2 |
| Укрытие УЗМГ 530/720 | 530/720 | 11.2 | 0.2 |
| Укрытие УЗМГ 530/820 | 530/820 | 14.3 | 0.23 |
| Укрытие УЗМГ 630/820 | 630/820 | 16.1 | 0.25 |
| Укрытие УЗМГ 630/920 | 630/920 | 18 | 0.32 |
| Укрытие УЗМГ 720/1020 | 720/1020 | 19.7 | 0.35 |
| Укрытие УЗМГ 720/1220 | 720/1220 | 20.6 | 0.4 |
| Укрытие УЗМГ 820/1220 | 820/1220 | 21.6 | 0.45 |
| Укрытие УЗМГ 1020/1220 | 1020/1220 | 23.5 | 0.55 |
| Укрытие УЗМГ 1220/1420 | 1220/1420 | 25.7 | 0.6 |
| Укрытие УЗМГ 1420/1720 | 1420/1720 | 29 | 0.7 |

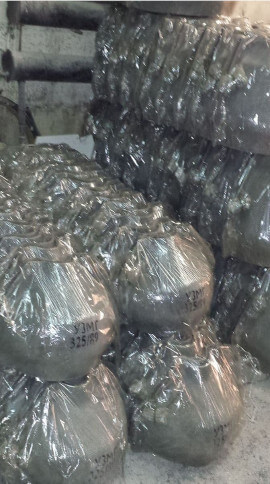

В один комплект поставки укрытия защитного УЗМГ входит:

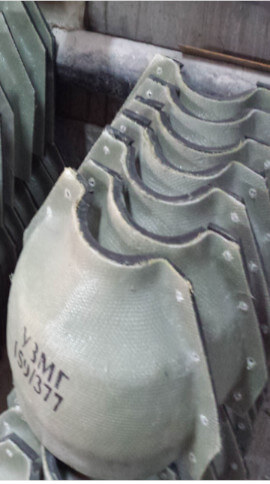

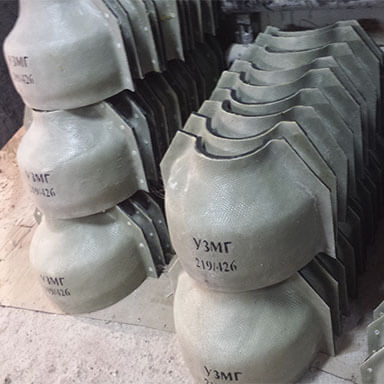

— Укрытие защитное — 2 шт. (4 полускорлупы, на 2 торца футляра).
— Оцинкованные метизы (болты, гайки, шайбы)
Паспорт-сертификат на партию | Инструкция по монтажу | Сертификат соответствия.
В случае заказа в штуках, данный комплект поставляется на 1 торец футляра.
| Материал изделия | Стеклопластик |
| Диапазон рабочих температур °С | от -60 до + 70 |
| Диаметр рабочего трубопровода, мм | 25 — 1420 |
| Класс опасности | 5 (не опасный) |
| Диаметр футляра (кожуха), мм | 100 — 1720 |
| Изгибающее напряжение при разрушении, МПа, не менее | 120 |
| Разрушающее напряжение при растяжении, МПа, не менее | 250 |
| Срок эксплуатации (лет), не менее | 30 |
