Теонофлекс-292 ТУ 27.90.12-007-31885305-2017
Теонофлекс-292 представляет композиционный электроизоляционный материал, состоящий из стеклоткани, оклееной с двух сторон полиимидной пленкой ПМ-А. Теонофлекс 292 предлагаем взамен Имидофлекс 292, по своим техническим характеристикам Теонофлекс-292 идентичен характеристикам Имидофлекс-292.
Теонофлекс-292 обладает высокими диэлектрическими и механическими показателями, а также повышенной нагревостойкостью. Теонофлекс 292 может использоваться как для механизированного так и для ручного способа укладки. Возможна поставка как в рулонах, так и в виде листового материала. Теонофлекс 292 применяются в качестве пазовой изоляции в электрических машинах и аппаратах в системе изоляции класса нагревостойкости класса Н (180оС) и С (200оС).
Теонофлекс 929 представляет собой рулонный материал или листовой композиционный электроизоляционный материал, состоящий из полиимидной пленки ПМ-А, оклееной с двух сторон стеклотканью. Теонофлекс-929 применяется в качестве пазовой изоляции в электрических машинах и аппаратах в системе изоляции класса нагревостойкости класса Н (180оС) и С (200оС).
Основные технические характеристики материала Теонофлекс 292 и 929
| Марка | Толщина, мм | Удельная разрушающая нагрузка при растяжении, Н/см, не менее | Относительное удлинение при разрыве, %, не менее | Пробивное напряжение, кВ, не менее, | |
|---|---|---|---|---|---|
| в исходном состоянии | после перегиба | ||||
| Теонофлекс 292 | 0,13 | 120 | 3 | 10 | 8 |
| 0,15 | 120 | 3 | 10 | 8 | |
| 0,17 | 120 | 3 | 10 | 8 | |
| 0,2 | 120 | 3 | 13 | 10 | |
| 0,25 | 120 | 3 | 15 | 12 | |
| 0,3 | 120 | 3 | 17 | 14 | |
| 0,35 | 120 | 3 | 17 | 14 | |
| 0,4 | 120 | 3 | 17 | 14 | |
| 0,45 | 120 | 3 | 17 | 14 | |
| 0,5 | 120 | 3 | 17 | 14 | |
| Теонофлекс 929 | 0,1 | 120 | 3 | 7 | 5 |
| 0,13 | 120 | 3 | 7 | 5 | |
| 0,15 | 120 | 3 | 7 | 5 | |
| 0,17 | 120 | 3 | 9 | 6 | |
| 0,2 | — | 3 | 11 | 9 | |
| 0,25 | — | 3 | 15 | 13 | |
| 0,3 | — | 3 | 15 | 13 | |
| 0,35 | — | 3 | 17 | 15 | |
| 0,4 | — | 3 | 17 | 15 | |
| 0,45 | — | 3 | 17 | 15 | |
| 0,5 | — | 3 | 17 | 15 | |
Композиция материала: Теонофлекс 292 (ПМ/СТ/ПМ); Теонофлекс 929 (СТ/ПМ/СТ).
ПМ- полиимидная пленка, СТ- стеклоткань.

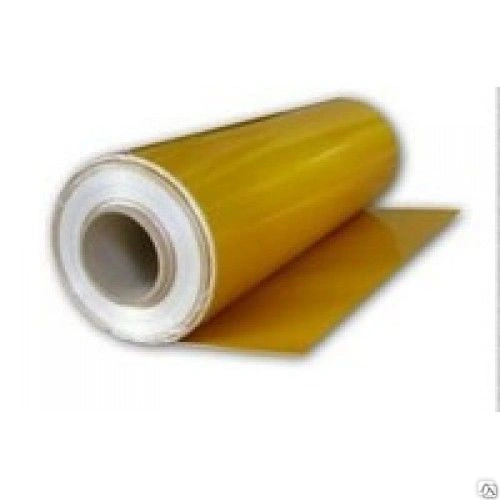

Теонофлекс должен изготавливаться в рулонах и листах. Размеры рулонов должны быть: диаметр рулона от 100 мм, ширина до 1100 мм с предельными отклонениями + 20мм. Гарантийный срок хранения – не менее 12 месяцев со дня изготовления.
