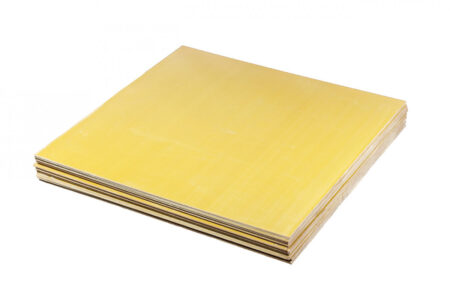

Стеклотекстолит СТ-ЭТФ (по ГОСТ 12652-74) представляет собой многослойную листовую пластмассу, которая изготавливается методом прессования. Для этого несколько слоев стеклоткани пропитывают связующими смолами на основе эпоксидных или фенолформальдегидных веществ. Материал имеет светло-коричневый цвет и характеризуется гладкой поверхностью без посторонних включений.
Этот материал обладает особыми эксплуатационными характеристиками, которые делают его идеальным для работы в условиях повышенной влажности. Он выдерживает следующие условия:
— относительная влажность 45-47% при температурном диапазоне от -15 до +35˚С;
— высокая влажность (до 93%) при температуре от -60˚С до +180˚С;
— напряжение более 1000 В;
— частота тока 50 Гц.
При соблюдении этих условий эксплуатации, стеклотекстолит СТ-ЭТФ будет служить дольше указанного срока гарантии по ГОСТ. Этот материал также отличается высокой механической прочностью и является отличным диэлектриком. Из него производят различные компоненты для агрегатов, работающих в условиях повышенной влажности.

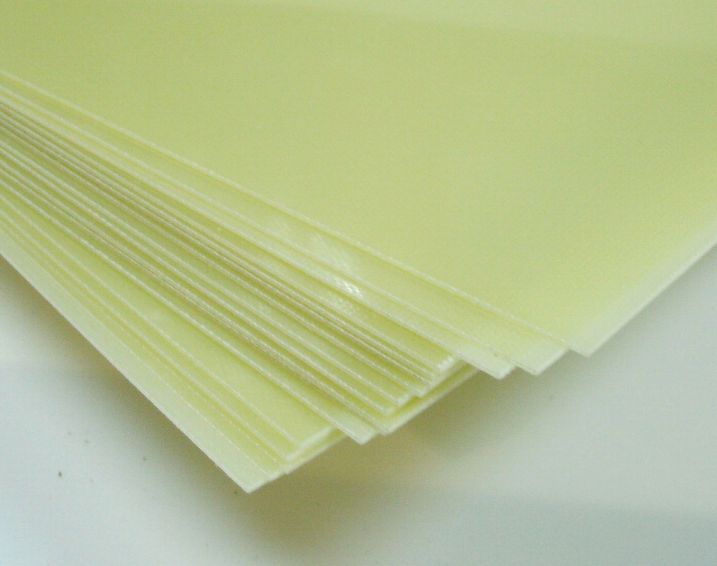

СТЕКЛОТЕКСТОЛИТ СТЭФ, СТЭФ-1
Технические характеристики
| Наименование показателя | Норма | |
|---|---|---|
| Стеклотекстолит СТЭФ | Стеклотекстолит СТЭФ-1 | |
| Композиционный состав стеклотекстолита | Стеклоткань, эпоксифенольное связующее | |
| Плотность, кг/м3 | 1600-1900 | |
| Длительно допустимая рабочая температура | от -65°С до +155°С | |
| Разрушающее напряжение при изгибе перпендикулярно слоям, МПа, не менее | 350 | |
| Разрушающее напряжение при растяжении, МПа, не менее | 220 | |
| Ударная вязкость по Шарпи параллельно слоям на образцах с надрезом, КДж/м2, не менее | 50 | |
| Удельное объемное электрическое сопротивление после кондиционирования в условиях 24ч/23°С/93% для листов толщиной до 8мм, Ом*м, не менее | 1*1010 | |
| Пробивное напряжение параллельно слоям (одноминутное проверочное испытание) в условиях М/90°С/трансформаторное масло, КВэфф, не менее | 35 | |
| Сопротивление изоляции после кондиционирования в условиях 24ч/23°С/дистиллированная вода, МОм, не менее | 5*104 | |
| Тангенс угла диэлектрических потерь при частоте 1*106, после кондиционирования в условиях 24ч/23°С/дистиллированная вода, не более | 0,04 | |
Отзывы
Отзывов пока нет.
