Слюдяная пропитанная лента ЛСУ ТУ 27.90.12-027-31885305-2018
ОБЩЕЕ ОПИСАНИЕ:
Лента слюдяная пропитанная ЛСУ — это электроизоляционная пропитанная стеклослюдолента, изготовленная на основе слюдяной бумаги, склеенной со стеклотканью эпоксидно-полиэфирным связующим
Класс нагревостойкости лент — «F» (155 °С). Режим отверждения: 6 часов при температуре 160 °С.
ОСНОВНЫЕ СВОЙСТВА:
Лента слюдяная пропитанная ЛСУ обладает эфектом термоусодки порядка 10%, отличается эластичностью, малым временем запечки, низким тангенсом угла диэлектрических потерь и высоким пробивным напряжением. Кроме того, даже после полного цикла отверждения, при нагревании до 140-150 °С лента вновь становится эластичной, что позволяет укладывать секции в пазы статора или якоря без повреждения изоляции.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Лента слюдяная пропитанная ЛСУ применяется в качестве основной изоляции секций и стержней при ремонте и изготовлении крупных электрических машин по технологии «Resin-Rich» и «VPI». В случае отсутствия необходимого технологического оборудования допускается послойная промазка пропиточным составом.
Основные технические характеристики ленты ЛСУ
| Показатель | Значение | ||||||
| Номинальная толщина, мм | 0,08 | 0,09 | 0,10 | 0,11 | 0,13 | 0,15 | |
| Предельные отклонения по толщине, мм | ±0,01 | ±0,01 | ±0,02 | ±0,02 | ±0,02 | ±0,02 | |
| Массовая доля компонентов, % | летучих веществ, не более | 3,0 | |||||
| связующего вещества* | 23-30 | ||||||
| слюды, не менее | 30,0 | ||||||
| Электрическая прочность, кВ/мм, не менее | 50,0 | 45,0 | 40,0 | 45,0 | 46,0 | 36,0 | |
| Пробивное напряжение в отдельных точках, кВ, не
менее |
4,0 | 4,0 | 4,0 | 5,0 | 6,0 | 5,5 | |
| Уд.разрушающая нагрузка при растяжении, Н/см,
не менее |
60,0 | 60,0 | 80,0 | 80,0 | 120,0 | 120,0 | |
| * возможно изготовление лент с содержанием связующего в пределах указанного с точностью ±2,5% | |||||||

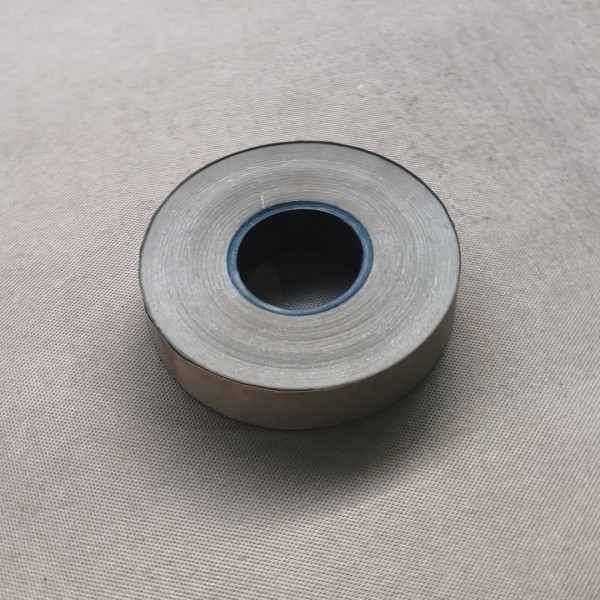

Ленты поставляются в роликах диаметром 100 ±10 мм, шириной 10, 15, 20, 23, 25, 30 и 35 мм с предельным отклонением ±1 мм, намотанные на жесткую втулку с внутренним диаметром 35 ±3 мм. По согласованию с потребителем возможно изготовление роликов и рулонов другой ширины.
Гарантийный срок хранения лент — 6 месяцев со дня изготовления. Транспортная упаковка соответствует ГОСТ 26103-84.
