Назначение скального листа
Для защиты изоляционного слоя и поверхности трубопроводов различного назначения диаметром до 1420 мм при прокладке под землей в скальных и вечномерзлых грунтах, а также в минеральных грунтах с включениями древесины, гальки, отдельных каменных глыб. Защищает трубопровод в период эксплуатации от воздействия скального грунта при продольных (и поперечных) перемещениях подземного трубопровода.
Облать применения скального листа
Для защиты изолированной поверхности труб или трубных секций на период транспортировки и строймонтажных работ.
Для футеровки рабочих плетей трубопроводов на переходах через:
-Авто и железные дороги, коммуникации, трубопроводы различного назначения,
прокладываемых в защитном кожухе (футляре).
-На воздушных переходах (через ручьи, овраги и др.), прокладываемых в защитном кожухе.
-В строительстве подводных переходов на участках, укладываемых методами сплава или протаскивания методом труба-труба, а также на участках, балластируемых кольцевыми утяжелителями и чугунными грузами.
СЕРИЙНО ПРОИЗВОДИТСЯ СКАЛЬНЫЙ ЛИСТ СЛ, СЛП ДЛЯ ТРУБ
Ду от 25 до 2400 мм

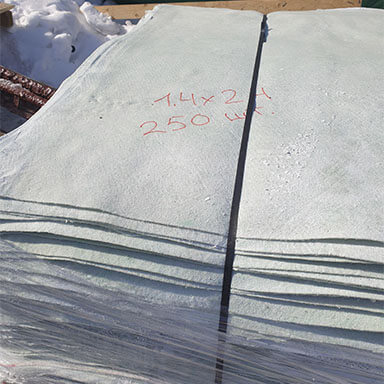

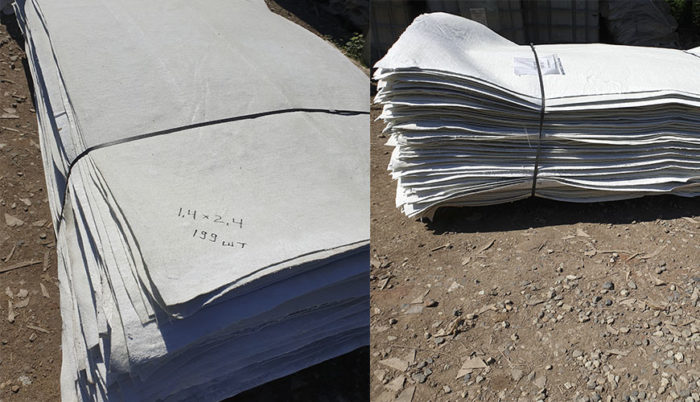

Материал изделия скального листа
Нетканый синтетический материал необходимой толщины и плотности, пропитанный карбамидоформальдегидной смолой.
Скальный лист изготавливается двух типов:
Скальный лист СЛ-О (однослойный); Скальный лист СЛ-У (двухслойный)
| Наименование характеристики | Однослойный | Двухслойный |
|---|---|---|
| Разрывная нагрузка по ГОСТ не менее | 1500 | 2250 |
| Сопротивление удару до пробоя не менее | 75 Дж | 152 Дж |
| Относительное удлинение по ГОСТ не более | 166 % | 166 % |
| Стойкость к истиранию при циклической нагрузке скальным грунтом с усилием не более | 15 % | 15 % |
| Сопротивление вдавливанию по ГОСТ не более | 0.2 мм | 0.2 мм |
| Гибкость при температуре — 32 ℃ по ГОСТ | Трещин нет, Расслоений нет | Трещин нет, Расслоений нет |
Изготавливается по ТУ
ТУ 13.95.10-005-35653276-2019
В соответствии с ТУ
ТУ 8397-019-01297858-2006; ТУ 8397-008-78959293-2006; ТУ 2246-004-56755147-2006;
ТУ 2246-014-75957906-2008; ТУ 2246-001-96017324-2010
Основные типоразмеры скального листа СЛ, СЛП
| Марка скального листа | Длина, мм | Ширина, мм | Вес, кг | |
|---|---|---|---|---|
| (1 слой) однослойный |
(2 слоя) двухслойный |
|||
| СЛ — 1420 | 2300 ± 10 x 2 | 2400 ± 20 | 38 ± 1 | 76 ± 2 |
| СЛ — 1220 | 1900 ± 10 x 2 | 2400 ± 20 | 32 ± 0.9 | 64 ± 1.8 |
| СЛ — 1020 | 1650 ± 10 x 2 | 2400 ± 20 | 26 ± 0.8 | 52 ± 1.6 |
| СЛ — 820 | 2610 ± 10 | 2400 ± 20 | 21 ± 0.6 | 42 ± 1.2 |
| СЛ — 720 | 2300 ± 10 | 2400 ± 20 | 19 ± 0.5 | 38 ± 1 |
| СЛ — 630 | 2000 ± 10 | 2400 ± 20 | 16 ± 0.4 | 32 ± 0.8 |
| СЛ — 530 | 1690 ± 10 x 2 | 2400 ± 20 | 13 ± 0.3 | 26 ± 0.6 |
