Полиамид литьевой
Преимущества
Полиамид 610 литьевой стоек к действию углеводородов, органических растворителей, масел и щелочей, а также грибостоек
и стоек к солнечной радиации.
Изделия из полиамида 610 литьевого могут эксплуатироваться без снижения механических свойств в интервале температур
от минус 60°С до 70°С. Для изделий, в процессе эксплуатации не испытывающих механических нагрузок, верхний
температурный предел может быть повышен до 100°С.
Область применения
Полиамид 610 литьевой используется в машиностроении, автомобилестроении, приборостроении, электротехнике.
Технические характеристики
| Производитель | АО «Институт пластмасс», Россия |
| ГОСТ 10589-2016 | |
| Применение | Изготовление литьем под давлением изделий конструкционного и электроизоляционного назначения |

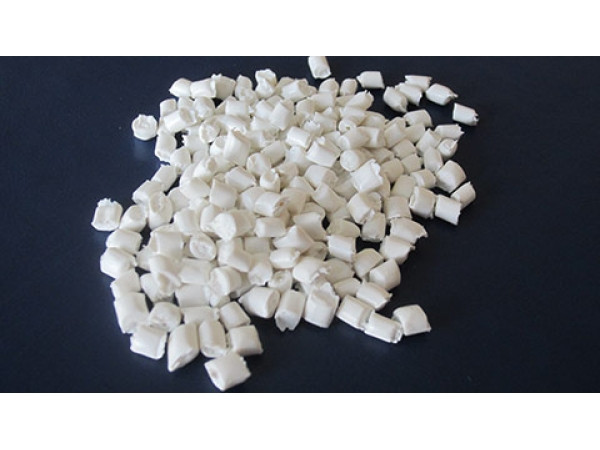

| Внешний вид | Неокрашенные гранулы |
| Массовая доля воды, %, не более | 0,2 |
| Температура плавления, °С, не менее | 215 |
| Изгибающее напряжение при заданном значении прогиба, МПа, не менее | 45,0 |
| Ударная вязкость по Шарпи, кДж/м2, не менее на образце типа 2 с надрезом типа В | 7,0 |
| на образце типа 3 с надрезом типа А | 4,9 |
| Электрическая прочность, кВ/мм, не менее | 20 |
| СПРАВОЧНЫЕ ПОКАЗАТЕЛИ | |
| Твердость при вдавливании шарика, МПа | 100–150 |
| Модуль упругости, МПа | |
| при изгибе при растяжении | 1,6•103–1,7 • 103 1,5•103–1,7 • 103 |
| Предел текучести при растяжении, МПа | 70,0–90,0 |
| Относительное удлинение при разрыве, %, не менее | 100 |
| Удельное объёмное сопротивление, Ом •см, не менее | 1 • 10 14 |
| Удельное поверхностное сопротивление (после пребывания в воде при температуре (20 ±2) °С в течение 24 ч), Ом | 5 • 10 12–1•1 13 |
| Диэлектрическая проницаемость при частоте 106 Гц | 4–5 |
| Тангенс угла диэлектрических потерь при частоте 106 Гц | не более 0,06 |
| Температура изгиба под нагрузкой, °C, не менее, при напряжении | |
| 1,80 МПа | 65 |
| 0,45 МПа | 160 |
| Средний коэффициент линейного теплового расширения в интервале температур от 20 °C до 200 °C, С–1 | 11,7•10–5 |
| Теплопроводность в интервале температур от 20°C до 150°C, Вт/м•К | 0,20–0,19 |
| Водопогложение при насыщении (максимальное), % | не более 3,3 |
| Усадка, % | 0,8–1,5 |
| Кислородный индекс, % | 24–25 |
| Гарантийный срок хранения | 12 месяцев |
Условия хранения
Полиамид 610 литьевой хранят в таре изготовителя в закрытых складских помещениях.
Упаковка и транспортирование
Полиамид 610 литьевой упаковывают в многослойные бумажные мешки с полиэтиленовым вкладышем или мешки
полипропиленовые с пленочным мешком-вкладышем. После заполнения продуктом горловину полиэтиленового вкладыша
заваривают, бумажного и пропиленового мешка прошивают машинным способом. Масса нетто в мешке не более 25 кг.
Допускается упаковка полиамида 610 литьевого в мягкие специализированные контейнеры для сыпучих продуктов,
в мягкие специализированные контейнеры разового использования с полиэтиленовым мешком-вкладышем. Предельное
отклонение от номинальной массы ±3 % при упаковывании в мешки, ±3 кг при упаковывании в контейнеры.
Допускается применение других видов тары, обеспечивающих сохранность полиамида 610 литьевого.
Полиамид 610 литьевой транспортируют всеми видами крытых транспортных средств в соответствии с правилами перевозки
грузов, действующими на данном виде транспорта.
Отзывы
Отзывов пока нет.
