Пленкослюдинит ГСП-F-Пл ТУ 27.90.12-005-31885305-2021
(взамен ТУ 3492-005-31885305-2003)
ОБЩЕЕ ОПИСАНИЕ:

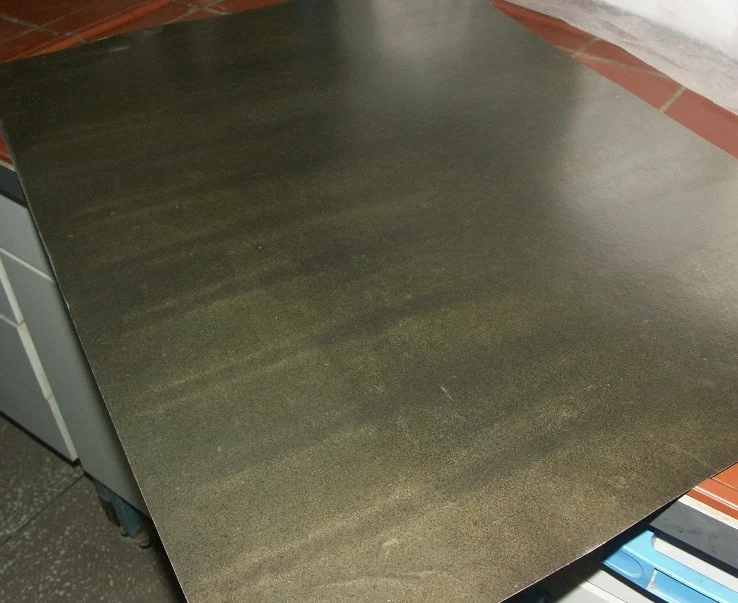

Пленкослюдинит ГСП-F-Пл представляет собой листовой прессованный электроизоляционный материал, состоящий из чередующихся слоев слюдяной бумаги и полиэтилентерефталатной пленки, склеенных между собой связующим класса нагревостойкости «F».
Класс нагревостойкости — «F» (155 °С). ОСНОВНЫЕ СВОЙСТВА:
Пленкослюдинит ГСП-F-Пл обладает высокими диэлектрическими свойствами и хорошей влагостойкостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
ПленкослюдинитГСП-F-Пл используется для изоляции лобовой части секций в электрических машинах и аппаратах с рабочей температурой до 155 °С.
Основные технические характеристики пленкослюдинита ГСП-F-Пл
| Показатель | Значение | ||||
| Диапазоны номинальных толщин, мм | 0,13-0,17 | 0,20-0,30 | 0,35-0,45 | 0,50-0,60 | |
| Среднее предельное отклонение по толщине, мм | ±0,02 | ±0,03 | ±0,04 | ±0,05 | |
| Электрическая прочность при температуре 15-35 °С и относительной влажности 45-75%, кВ/мм | в исходном состоянии, не менее | 45 | 45 | 45 | 45 |
| после перегиба, не менее | 40 | 40 | 40 | 40 | |
| Массовая доля компонентов, % | слюды, не менее | 30,0 | 30,0 | 30,0 | 30,0 |
| летучих веществ, не более | 1,5 | 1,5 | 1,5 | 1,5 | |
| Удельное объемное электрическое
сопротивление, Ом·м |
при температуре 15-35 °С
и относительной влажности 45-75% |
1·1012 | 1·1012 | 1·1012 | 1·1012 |
| после выдержки в течение 24 часов при температуре 23 ±2 °С и влажности 93 ±2% | 5·1011 | 5·1011 | 5·1011 | 5·1011 | |
| Теплопроводность, Вт/м·К, не менее | 0,45 | 0,45 | 0,45 | 0,45 | |
Пленкослюдинит ГСП-F-Пл изготавливается номинальными толщинами 0,13; 0,15; 0,17; 0,20; 0,25; 0,30;
0,35; 0,40; 0,45; 0,50; 0,55 и 0,60 мм. По согласованию с потребителем возможно изготовление материала других толщин.
Материал поставляется в листах длиной 850-1000 мм, шириной не менее 500 мм. По согласованию с потребителем допускается поставка материала в листах других размеров.
Гарантийный срок хранения — 6 месяцев со дня изготовления.
Условия транспортирования и хранения должны соответствовать ГОСТ 27386.
