Область применения колец ОНК
Кольца опорно-направляющие выполняют изолирующую, предохранительную, диэлектрическую, центрирующую функцию и предназначены для механической защиты изоляционного покрытия рабочей трубы, при прокладке рабочего трубопровода в футляре под автомобильными и железными дорогами, а так же обеспечивают диэлектрическую защиту рабочих трубопроводов от блуждающих токов и фиксируют расположение в кожухе (футляре) на отметках предусмотренных проектом.

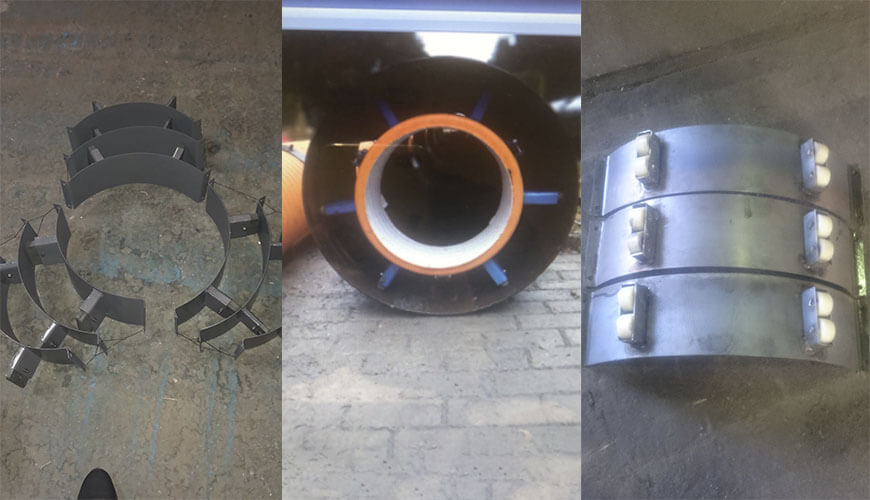

Опорное кольцо ОНК состоит из металлических сегментов с установленными на них диэлектрическими опорами, количество которых зависит от диаметра и типа рабочих труб, а также от длины трубопроводного перехода. Сегменты колец, соединяются между собой крепежными элементами.
Кольца обеспечивают надежную электрическую защиту между двумя рабочими трубопроводами, распределяют массу магистрали, а так же устойчивы к химической коррозии, механическим и термическим ударам.
СЕРИЙНОЕ ПРОИЗВОДВОДСТВО КОЛЕЦ Ду от 25 до 2400 мм
| С ОПОРАМИ СКОЛЬЖЕНИЯ (ПОЛЗУНАМИ) | Тип-1 | Материал опор — полиэтилен, полиамид |

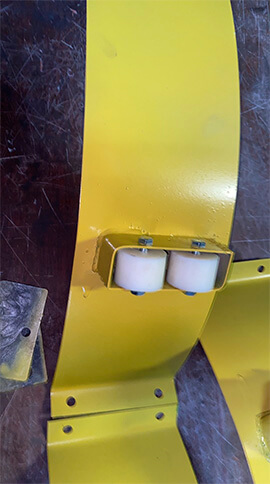

| С РОЛИКОВЫМИ ОПОРАМИ | Тип-2 РОНК | Материал опор — полиэтилен, полиамид, в том числе с усилеными опорами и роликами большего диаметра из полиамида |
| С КОМБИНИРОВАННЫМИ ОПОРАМИ | Тип-3 ОНК-М | Нижние опоры в кольце — роликовые, верхние опоры — ползуны |
| С УСТРОЙСТВОМ ДЛЯ ПРОПУСКА КАБЕЛЕЙ | ОКС (1,2) | Выводы под кабели связи (1 и 2) (ОКС) |
| ОНК ЦЕНТРИРУЮЩИЕ | ОНКЦ | За счет измнения высоты опор колец |
| СДВОЕННЫЕ | 2-ОНК | Для обеспечения протаскивания нескольких (двух и более), рабочих магистралей через трубу-кожух (футляр) и закрепения на отметках предусмотренных проектом |
Под Ваши задачи изготовим нестандартные размеры
опорно-направляющих колец
Кольца направляющие для труб
ИЗГОТАВЛИВАЮТСЯ ПО ТУ
ТУ 24.20.40-004-35653276-2019
В СООТВЕТСТВИИ С ТУ
ТУ 1469-001-01297858-98 ; ТУ 1469-001-53597015-01
