Область применения

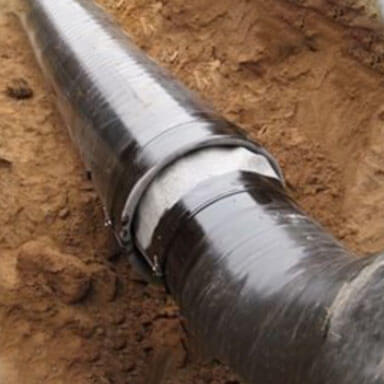

При прокладке трубопроводов, пересекающих автотрассы, железнодорожные пути, водные преграды, трубопроводы, горная (скалистая) местность и другие препятствия, основной трубопровод прокладывается через защитный футляр («кожух»,»патрон»,»гильза»(труба большего диаметра)). Манжеты предназначены для герметизации пространства между защитным кожухом (футляром) и рабочим трубопроводом диаметрами от 25 мм до 1620 мм на трубопроводных переходах под автомобильными и железными дорогами, пересечениями трубопроводов, а также другими инженерными сооружениями, во всех климатических зонах при температуре от минус 55°С до плюс 80°С.
СЕРИЙНО ПРОИЗВОДИМ МАНЖЕТЫ ГЕРМЕТИЗИРУЮЩИЕ ДЛЯ ТРУБОПРОВОДОВ
Ду от 25 до 2400 мм
Описание изделий для герметизации перехода трубопровода

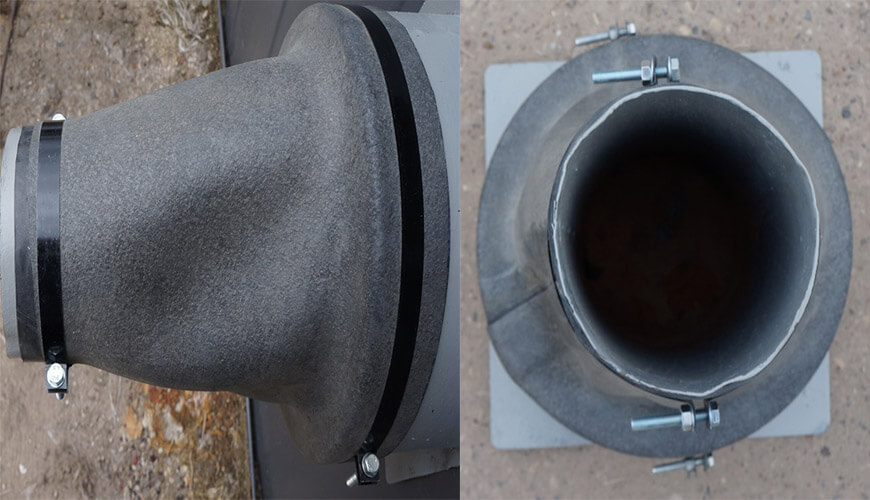

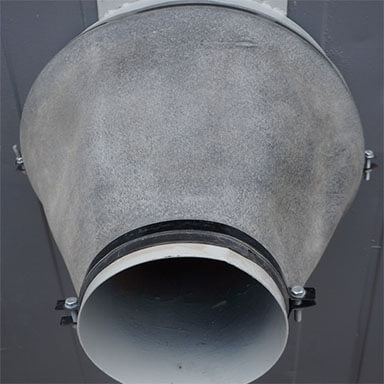

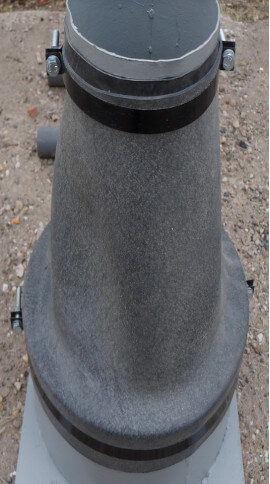

Манжета представляет собой изделие кольцевой формы с гофром или в виде формы усеченного конуса, которое устанавливается на трубопровод и кожух с последующей обжимкой металлическими хомутами на рабочем трубопроводе и трубе футляре
Манжета изготавливается из резины двух основных типов:
— тип I — гофрированная; (выпускаем только аналог II типа)

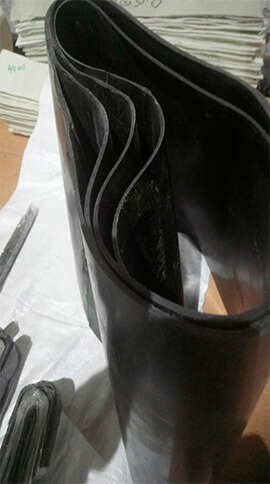

— тип II — в виде усеченного конуса (конусные) из листа вулканизированной резины
(при достаточной длине могут образовывать при монтаже гофру по типу I);
Манжета типа II изготавливается трех видов:
— Маркировка Н — неармированная;
— Маркировка А — производятся из армированной резины;
(при достаточной длине могут образовывать при монтаже гофру по типу I);
— Маркировка Р — разъемная
Также мы производим манжеты герметизирующие из ПВХ (материал ПВХ)
Манжеты герметизирующие МГ
| Марка | Диаметр | Вес 1 комп/кг | Кол-во компл в мешке 0,06м3 |
|---|---|---|---|
| МГ 57/159 | 57/159 | 3.2 | 8 |
| МГ 57/219 | 57/219 | 3.5 | 8 |
| МГ 57/273 | 57/273 | 4.2 | 8 |
| МГ 89/219 | 89/219 | 3.6 | 7 |
| МГ 89/273 | 89/273 | 3.8 | 7 |
| МГ 89/325 | 89/325 | 4.1 | 7 |
| МГ 110/219 | 110/219 | 3.9 | 7 |
| МГ 110/273 | 110/273 | 4 | 6 |
| МГ 110/325 | 110/325 | 4.5 | 6 |
| МГ 159/273 | 159/273 | 5.1 | 5 |
| МГ 159/325 | 159/325 | 5.3 | 5 |
| МГ 168/377 | 168/377 | 6.6 | 5 |
| МГ 168/426 | 168/426 | 6.9 | 4 |
| МГ 219/377 | 219/377 | 6.7 | 4 |
| МГ 219/426 | 219/426 | 7.6 | 4 |
| МГ 219/530 | 219/530 | 8 | 4 |
| МГ 273/426 | 273/426 | 8.8 | 4 |
| МГ 273/530 | 273/530 | 9.8 | 3 |
| МГ 273/630 | 273/630 | 10.5 | 3 |
| МГ 325/530 | 325/530 | 11.2 | 3 |
| МГ 325/630 | 325/630 | 12.2 | 3 |
| МГ 426/630 | 426/630 | 14.9 | 3 |
| МГ 426/720 | 426/720 | 15.6 | 2 |
| МГ 530/720 | 530/720 | 17.9 | 2 |
| МГ 530/820 | 530/820 | 19.2 | 2 |
| МГ 630/820 | 630/820 | 19.4 | 1 |
| МГ 630/920 | 630/920 | 20.6 | 1 |
| МГ 720/1020 | 720/1020 | 21.3 | 1 |
| МГ 720/1220 | 720/1220 | 23.9 | 1 |
| МГ 820/1220 | 820/1220 | 26.9 | 1 |
| МГ 1020/1220 | 1020/1220 | 33.6 | 1 |
| МГ 1220/1420 | 1220/1420 | 39.8 | 0.5 |
| МГ 1420/1720 | 1420/1720 | 49 | 0.5 |
Поставляем нестандартные размеры изделий для герметизации трубопроводных переходов

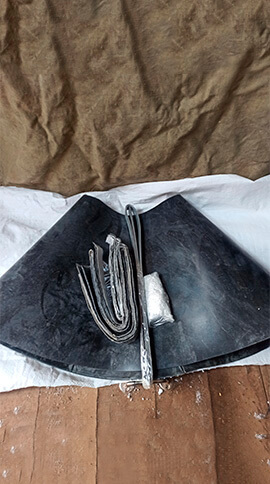

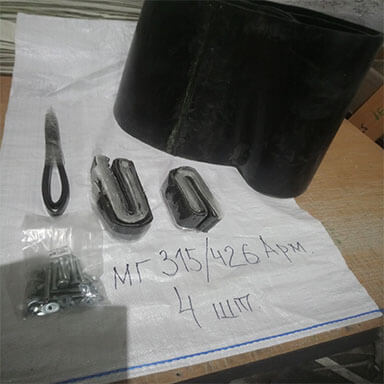

В один комплект поставки МГ входит:
— Манжеты герметизирующие — 2 шт. (На 2 торца футляра)
— Стяжные хомуты под диаметр защитного кожуха — 2 шт.
— Стяжные хомуты под диаметр рабочего трубопровода — 2 шт.
— Герметик для дополнительной герметизации мест неровности основной трубы и футляра.
— Паспорт-сертификат на партию | Инструкция по монтажу | Сертификат соответствия.
В случае заказа в штуках, данный комплект поставляется на 1 торец футляра.
