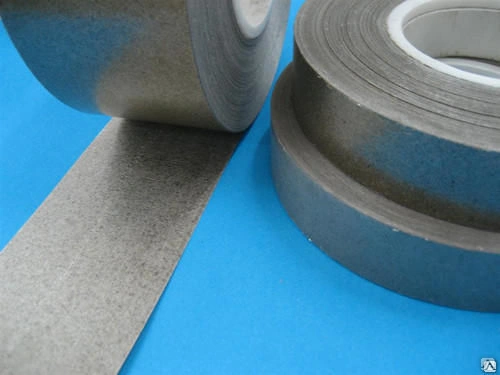

Ленты слюдяные пропитанные ЛСК-110-ТПл и ЛСК-110-СПл
ТУ 27.90.12-027-31885305-2020
(взамен ТУ 27.90.12-027-31885305-2018)
ОБЩЕЕ ОПИСАНИЕ:
Лента ЛСК-110-ТПл представляет собой композицию из слюдяной бумаги, оклеенной с одной стороны полиэтилентерефталатной пленкой, а с другой стеклотканью. Композиция пропитана эпоксидно- полиэфирным связующим.
Лента ЛСК-110-СПл представляет собой композицию из слюдяной бумаги, оклеенной с одной стороны полиэтилентерефталатной пленкой, а с другой стеклосеткою. Композиция пропитана эпоксидно- полиэфирным связующим.
Класс нагревостойкости — «F» (155 °С).
Режим отверждения: 2 часа при температуре 160 °С.
ОСНОВНЫЕ СВОЙСТВА:
Ленты ЛСК-110-ТПл и ЛСК-110-СПл гибкие в условиях комнатной среды, легко разматываются, пригодны для ручной и механизированной намотки.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Ленты ЛСК-110-ТПл и ЛСК-110-СПл применяется для витковой и корпусной изоляции в электрических машинах номинальным напряжением до 11 кВ.
Основные технические характеристики лент ЛСК-110-ТПл и ЛСК-110-СПл
| Показатель | Значение | ||||||
| Номинальная толщина, мм | 0,08 | 0,09 | 0,10 | 0,11 | 0,13 | 0,15 | |
| Предельное отклонение по толщине, мм | ±0,01 | ±0,01 | ±0,01 | ±0,02 | ±0,02 | ±0,02 | |
| Массовая доля компонентов, % | летучих веществ,не более | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 |
| связующего вещества* | 10-40 | 10-40 | 10-40 | 10-40 | 10-40 | 10-40 | |
| слюды, не менее | 30,0 | 30,0 | 30,0 | 30,0 | 30,0 | 30,0 | |
| Электрическая прочность (при температуре 15-35 °С и влажности 45-75%), кВ/мм, не менее | 50,0 | 45,0 | 40,0 | 45,0 | 38,0 | 36,0 | |
| Пробивное напряжение в отдельных точках, кВ, не менее | 4,0 | 4,0 | 4,0 | 5,0 | 5,0 | 5,5 | |
| Разрушающая нагрузка при растяжении, Н, не менее | 60 | 60 | 80 | 80 | 120 | 120 | |
| * возможно изготовление лент с содержанием связующего в пределах указанного с точностью ±2,5% | |||||||
Ленты поставляются в роликах диаметром 100 ±10 мм, шириной 10, 15, 20, 23, 25, 30 и 35 мм с предельным отклонением ±1 мм. По согласованию с потребителем возможно изготовление роликов и рулонов другой ширины.
Гарантийный срок хранения лент при температуре от -5 °С до 35 °С — 6 месяцев со дня изготовления. Транспортная упаковка соответствует ГОСТ 26103-84.
