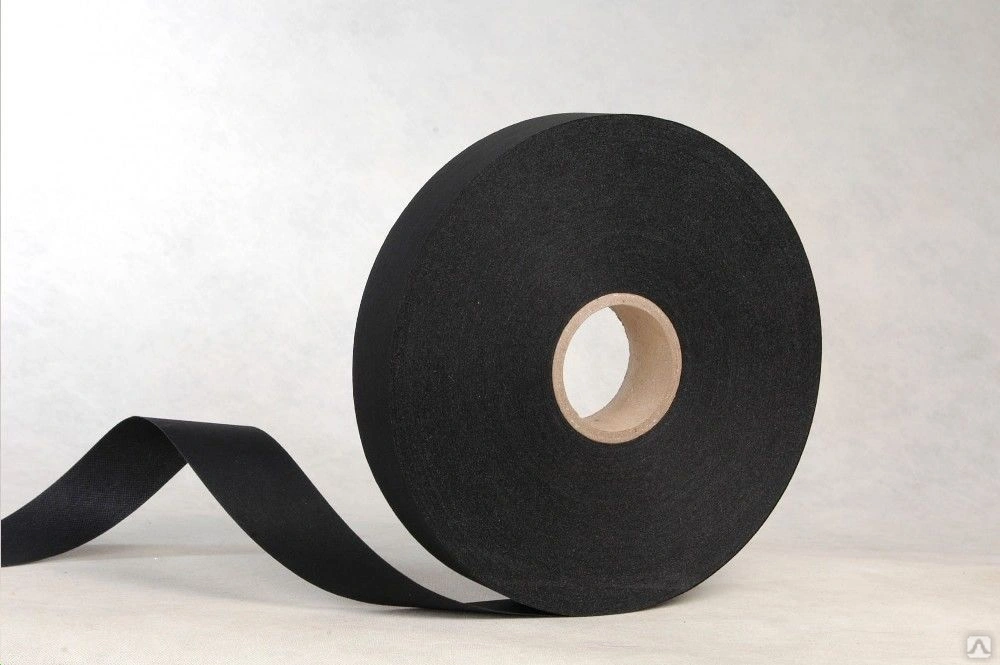

Лента полупроводящая ППЛ-1; ППЛ-2; ППЛ-3 ТУ 3491-015-31885305-2003
ОБЩЕЕ ОПИСАНИЕ:
Лента ППЛ изготавливается на основе электроизоляционной стеклоткани, пропитанной полупроводящим полимером на основе силикона. В зависимости от проводимости применяемого полимера и получаемого удельного поверхностного сопротивления, ленты ППЛ подразделяются на три марки ППЛ-1, ППЛ-2 и ППЛ-3.
Класс нагревостойкости — «С» (до 800 °С кратковременно). ОСНОВНЫЕ СВОЙСТВА:
Лента ППЛ отличается гибкостью, технологичностью и стойкостью к агрессивной среде. В следствии того, что в состоянии поставки пропитывающий полимер находится в полностью заполимеризованном состоянии, лента ППЛ остается химически инертной, а также гибкой при производстве и эксплуатации кабельных изделий и электрических машин. Лента практически не смачивается пропитывающим составом. Имеет стойкость к воздействию открытого пламени.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Лента ППЛ предназначена для выравнивания электрического поля в конструкциях кабелей, рассчитанных на среднее и высокое напряжение, а также в конструкции высоковольтных электрических машин. Также может выполнять в кабелях функцию вспомогательного термического барьера. Диапазон рабочих температур от минус 60 °С до плюс 260 °С.
При использовании в высоковольтных электрических машинах ленты ППЛ обычно накладываются в ½ нахлеста поверх основной изоляции. В зависимости от требуемого удельного поверхностного сопротивления применяют одну или две из 3-х марок ленты.
Основные технические характеристики ленты ППЛ
| Показатель | Значение | ||||||||
| Марка ленты | ППЛ-1 | ППЛ-2 | ППЛ-3 | ||||||
| Удельное поверхностное электрическое сопротивление, Ом | 1,0·103-5,0·105 | 6,0·105-9,0·106 | 1,0·107-9,0·109 | ||||||
| Номинальная толщина, мм | 0,04 | 0,10 | 0,13 | 0,04 | 0,10 | 0,13 | 0,04 | 0,10 | 0,13 |
| Предельное отклонение по толщине, мм | ±0,01 | ±0,03 | ±0,03 | ±0,01 | ±0,03 | ±0,03 | ±0,01 | ±0,03 | ±0,03 |
| Разрушающая нагрузка при растяжении*, Н, не менее | 20 | 60 | 60 | 20 | 60 | 60 | 20 | 60 | 60 |
| Массовая доля летучих веществ, %, не более | 1,0 | ||||||||
| * Показатель приведен для ленты шириной 20 мм | |||||||||
Справочные показатели удельного объемного сопротивления ленты ППЛ
| Показатель | Значение | |||||||||
| Марка ленты | ППЛ-1 | ППЛ-2 | ППЛ-3 | |||||||
| Удельное поверхностное сопротивление, Ом | Мин. | 1,0·103 | 6,0·105 | 1,0·107 | ||||||
| Макс. | 5,0·105 | 9,0·106 | 9,0·109 | |||||||
| Толщина, мм | 0,04 | 0,10 | 0,13 | 0,04 | 0,10 | 0,13 | 0,04 | 0,10 | 0,13 | |
| Удельное объемное
сопротивление, Ом·м |
Мин. | 5,0·104 | 2,0·104 | 1,5·104 | 3,0·107 | 1,2·107 | 9,2·106 | 5,0·108 | 2,0·108 | 1,5·108 |
| Макс. | 2,5·107 | 1,0·107 | 7,7·106 | 4,5·108 | 1,8·108 | 1,4·108 | 4,5·1011 | 1,8·1011 | 1,4·1011 | |
Ленты поставляются в роликах или в рулонах диаметром не более 100 ±10 мм, шириной от 10 до 870 мм, намотанные на жесткую втулку с внутренним диаметром 35 ±3 мм. Ширина ролика от 10 мм и выше (кратно 5 мм) с предельным отклонением ±1 мм. При ширине ролика от 100 мм и выше с предельным отклонением ±10 мм. По согласованию с потребителем возможно изготовление лент другой толщины. Лента в кружке плотно намотана одной длиной. Кроме этого, для применения в кабельных изделиях, возможна поставка лент в роликах диаметром до 300 ±10 мм, намотанных на жесткую втулку с внутренним диаметром 76 ±1 мм.
Гарантийный срок хранения — 12 месяцев со дня изготовления.
Транспортирование и хранение ленты должны соответствовать требованиям ГОСТ 28034.
