ЛАКИ КРЕМНИЙОРГАНИЧЕСКИЕ ЭЛЕКТРОИЗОЛЯЦИОННЫЕ
ГОСТ 16508-70
ОПИСАНИЕ
Настоящий стандарт распространяется на электроизоляционные кремнийорганические лаки класса нагревостойкости Н (ГОСТ 8865-87), представляющие собой растворы кремнийорганических полимеров, модифицированных или немодифицированных органическими соединениями, в органических растворителях.
Электроизоляционные кремнийорганические лаки предназначаются для изоляции электрических машин и аппаратов.
-
МАРКИ
1.1. Электроизоляционные кремнийорганические лаки должны изготовляться следующих марок:
КО-916 (бывший К-47) — для лакировки электротехнической стали;
КО-916А — для изготовления обмоточных проводов со стекловолокнистой изоляцией и теплостойких проводов и кабелей с защитной стекловолокнистой оболочкой;
КО-918 (бывший К-54) — для изготовления электроизоляционных покровных эмалей горячей сушки;
КО-921 (бывший К-55) — для пропитки стеклянной оплетки проводов и кабелей;
КО-922 (бывший К-56) — для изготовления гибких стеклослюдинитовых электроизоляционных материалов;
КО-926 (бывший К-41) — для изготовления слоистых пластиков;
КО-945 (бывший К-65) — для изготовления электроизоляционных покровных эмалей холодной сушки.
-
Физико-химические и электрические показатели электроизоляционных кремнийорганических лаков
| Наименование показателя | Норма для марки | ||||||
| КО-916
окп 23 1133 2300 |
КО-916А
ОКП 23 1133 5200 |
КО-918
окп 21 1133 2500 |
КО-921
ОКП 23 1133 2700 |
КО-922
ОКП 24 1133 2800 |
КО-926
ОКП 23 1133 3000 |
КО-945
ОКП 23 1133 3400 |
|
| 1. Наличие механических включений в лаке | Отсутствие | ||||||
| 2. (Исключен, Изм. № 5). | |||||||
| 3. Внешний вид лака | Оттенок не нормируется
Однородный прозрачный раствор. Допускается легкая опалесценция |
||||||
| 4. Массовая доля нелетучих веществ, % | 67 ± 2 | 60 ± 2 | 65 ± 2 | 50 ± 2 | 50 ± 2 | 50 ± 2 | 70 ± 2 |
| 5. Вязкость по вискозиметру ВЗ-4, с | 45 — 65 | 30 — 60 | 72 — 125 | 17 — 27 | 17 — 27 | 14 — 22 | 93 — 160 |
| 6, Время высыхания лаковой пленки до степени 3, мин, не более | 15 | 15 | 90 | 15 | 60 | 25 | 24 ч |
| 7. Массовая доля водорода, связанного с кремнием, %, не более | 0,0018 | 0,0018 | 0,0012 | 0,0010 | 0,0010 | 0,0010 | 0,0010 |
| 8. Термоэластичность пленки лака, ч, не менее | 50 | 50 | 100 | 75 | 200 | — | 70 |
| 9. Маслостойкость пленки лака, Н (кгс), не менее | — | — | 49 (5) | — | — | — | 49 (5) |
| 10. Твердость пленки лака по маятниковому прибору МЭ-3, не менее | |||||||
| при (20 ± 5) °С | 0,5 | 0,6 | 0,5 | — | — | — | 0,45 |
| при (180 ± 2) °С | 0,2 | 0,2 | 0,17 | — | — | — | 0,13 |
| 11. Продолжительность желатинизации, мин | — | — | — | — | — | 5 — 20 | — |
| 12. Удельное объемное электрическое сопротивление пленки лака, Ом·м, не менее: | |||||||
| М (15 — 35 °С) 45 — 75 % | 1 · 1012 | 1 · 1012 | 1 · 1012 | 1 · 1012 | 1 · 1012 | — | 1 · 1012 |
| М (180 °С) < 20 % | 1 · 1010 | — | 1 · 1010 | 1 · 1010 | 1 · 1010 | — | — |
| М (200 °С) < 20 % | — | 1 · 1010 | — | — | — | — | — |
| 24 ч (23 °С) 93 % | 1 · 1011 | 1 · 1011 | 1 · 1011 | 1 · 1011 | 1 · 1011 | — | 1 · 1011 |
| 13. Электрическая прочность пленки лака, МВ/м, не менее: | |||||||
| М (15 — 35 °С) 45 — 75 % | 70 | 70 | 60 | 70 | 70 | — | 60 |
| М (180 °С) < 20 % | 35 | — | 30 | 35 | 35. | — | — |
| М (200 °С) < 20 % | — | 35 | — | — | — | — | — |
| 24 ч (23 °С) 93 % | 40 | 40 | 35 | 35 | 35 | — | — |
| 14. Оптическая плотность лака не более | 0,6 | 0,5 | 0,6 | 0,5 | 0,5 | 0,8 | 1,5 |

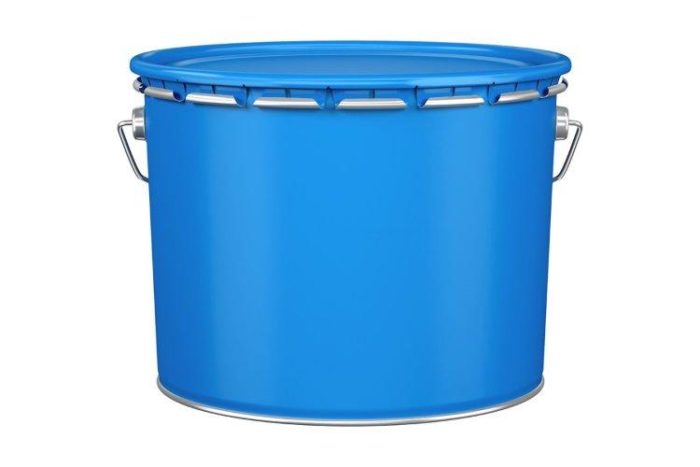

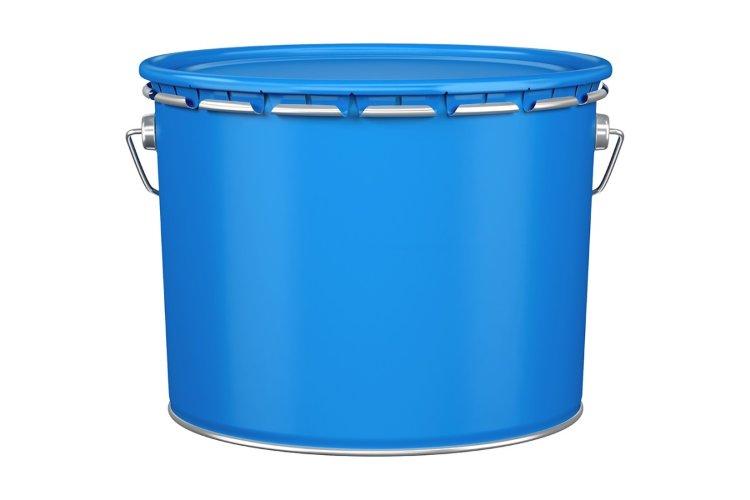

Упаковка: упаковку, маркировку, транспортирование и хранение лаков – по ГОСТ 9980.2 — 2014.
Сиккатив НФ-1 упаковывают в банки из черной жести по ГОСТ 6128-81, типа I,II, вместимостью до 1670см³, в стальные барабаны с несъемным днищем по ГОСТ 5044-79, вместимостью 10,15,20дм³.
Полиэтиленполиамин упаковывают в банки из белой жести по ГОСТ 6128-81, тип I, вместимостью 9,6дм³.
Банки по ГОСТ 6128-81 упаковывают в ящики по ГОСТ 18573-86, типа II-I, V-I.
Хранение: лаки должны хранится в таре изготовителя при температуре от 5 до 30°С.
Срок хранения: Лак КО-916, 916А,918,926 шесть месяцев со дня изготовления. Лак КО-921,922 – один год со дня изготовления
