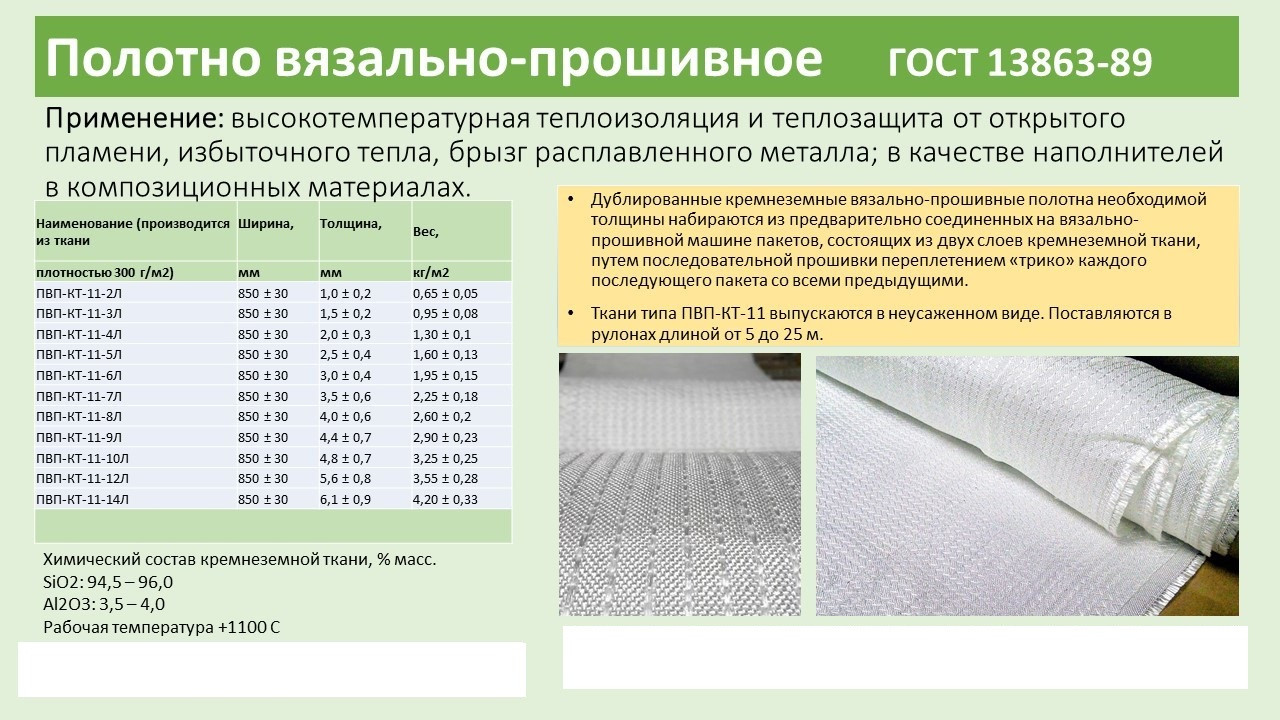

КРЕМНЕЗЕМНОЕ ПОЛОТНО ВЯЗАЛЬНО-ПРОШИВНОЕ ПВП-КТ-11 -2Л
Дублированные кремнеземные вязально-прошивные полотна необходимой толщины набираются из предварительно соединенных на вязально-прошивной машине пакетов, состоящих из двух слоев кремнеземной ткани, путем последовательной прошивки переплетением «трико» каждого последующего пакета со всеми предыдущими. Ткани типа ПВП-КТ-11 выпускаются в неусаженном виде. Поставляются в рулонах длиной от 5 до 25 м. Применение: высокотемпературная теплоизоляция и теплозащита от открытого пламени, избыточного тепла, брызг расплавленного металла; в качестве наполнителей в композиционных материалах.
|
Наименование (производится из ткани плотностью 300 г/м2) |
Ширина,* мм |
Толщина, мм |
Вес, кг/м2 |
| ПВП-КТ-11-2Л | 850 ± 30 | 1,0 ± 0,2 | 0,65 ± 0,05 |
| ПВП-КТ-11-3Л | 850 ± 30 | 1,5 ± 0,2 | 0,95 ± 0,08 |
| ПВП-КТ-11-4Л | 850 ± 30 | 2,0 ± 0,3 | 1,30 ± 0,1 |
| ПВП-КТ-11-5Л | 850 ± 30 | 2,5 ± 0,4 | 1,60 ± 0,13 |
| ПВП-КТ-11-6Л | 850 ± 30 | 3,0 ± 0,4 | 1,95 ± 0,15 |
| ПВП-КТ-11-7Л | 850 ± 30 | 3,5 ± 0,6 | 2,25 ± 0,18 |
| ПВП-КТ-11-8Л | 850 ± 30 | 4,0 ± 0,6 | 2,60 ± 0,2 |
| ПВП-КТ-11-9Л | 850 ± 30 | 4,4 ± 0,7 | 2,90 ± 0,23 |
| ПВП-КТ-11-10Л | 850 ± 30 | 4,8 ± 0,7 | 3,25 ± 0,25 |
| ПВП-КТ-11-12Л | 850 ± 30 | 5,6 ± 0,8 | 3,55 ± 0,28 |
| ПВП-КТ-11-14Л | 850 ± 30 | 6,1 ± 0,9 | 4,20 ± 0,33 |
|
(производится из ткани плотность 600 г/м2) |
|||
| ПВП-PS600-2Л | 940 ± 20 | 1,5 ± 0,2 | 1,30 ± 0,1 |
| ПВП-PS600-3Л | 940 ± 20 | 2,3 ± 0,2 | 1,95 ± 0,15 |
| ПВП-PS600-4Л | 940 ± 20 | 3,0 ± 0,2 | 2,60 ± 0,2 |
| ПВП-PS600-5Л | 940 ± 20 | 3,8 ± 0,2 | 3,25 ± 0,25 |
| ПВП-PS600-6Л | 940 ± 20 | 4,5 ± 0,2 | 3,90 ± 0,3 |
| ПВП-PS600-7Л | 940 ± 20 | 5,3 ± 0,2 | 4,55 ± 0,35 |
| ПВП-PS600-8Л | 940 ± 20 | 6,0 ± 0,2 | 5,20 ± 0,4 |
Кремнеземные материалы выпускаются в неусаженном (нетермообработанном) и в усаженном (термообработанном) виде. Для улучшения эксплуатационных свойств материалы могут быть пропитаны различными органическими составами или аппретированы под эпоксифенольные связующие.
Нетермообработанные кремнеземные волокна имеют пористую гидратированную структуру и содержат 8–10% адсорбционной и химически связанной воды и технологический замасливатель.
В процессе термообработки происходит удаление воды, смыкание пор и, как следствие, линейная усадка материала, выгорает замасливатель. Поэтому термообработанные кремнеземные волокна имеют плотную структуру и не содержат замасливатель. Отжиг материалов позволяет избавиться от связующих веществ, обеспечить линейную усадку до 7%.
Отзывы
Отзывов пока нет.
