ФЦК-16

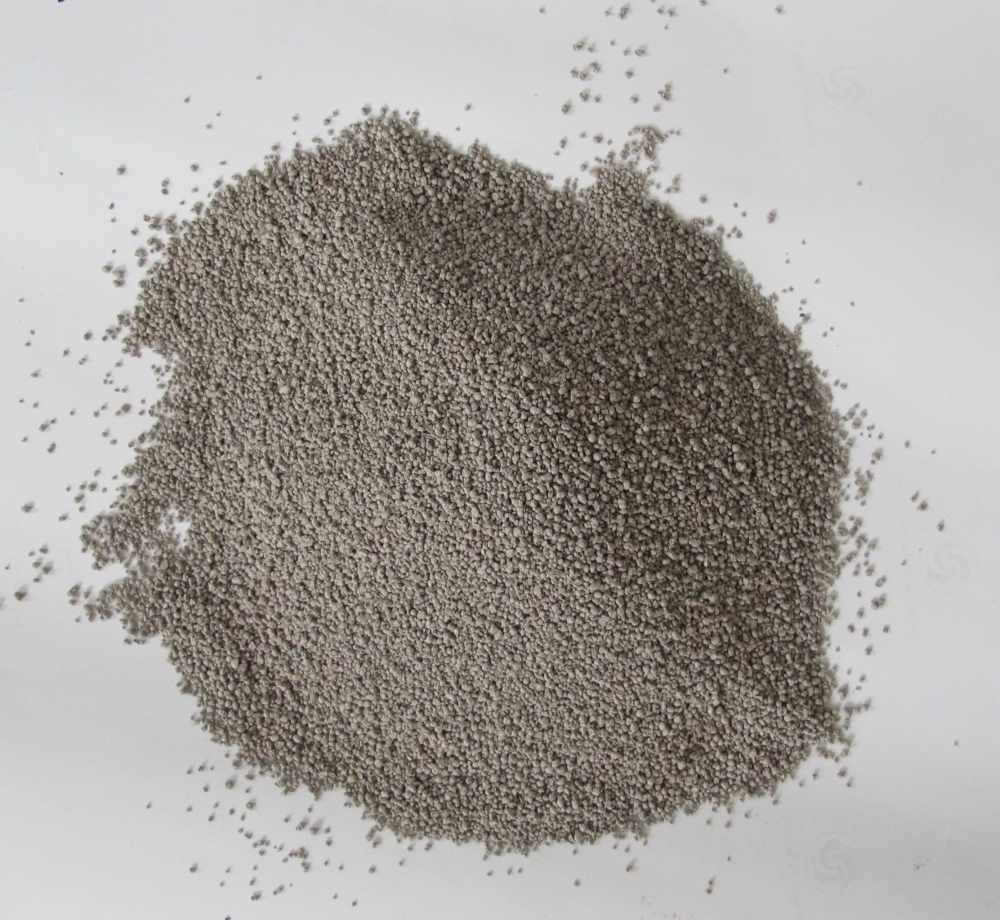

Керамический флюс общего назначения ФЦК-16
ТУ 27.50.09.038-2012
Допущены к применению Ростехнадзором для сварки оборудования АЭУ
Назначение
Керамический флюс марки ФЦК-16, предназначен для автоматической сварки корпусного оборудования АЭУ из углеродистых и легированных сталей перлитного класса в сочетании с проволоками марок Св-08ГА, Св-08ГС, Св-10Г2, Св-08А, Св-08ГСМТ, СВ-12ГС, СВ-10НМА, СВ-10ГНМА, СВ-08ХМ, Св-08ХМФА, Св-12Х2Н2МА, Св-09ХГНМТА и др.
Химический состав металла многослойной наплавки, выполненной под флюсом марки ФЦК-16 в сочетании с проволокой марки Св-12Х2Н2МАА, должен соответствовать таблице.
Химический состав, %
|
Массовая доля, %
|
|||||||
|
C
|
Si
|
Mn
|
Cr
|
Ni
|
Мо
|
S
|
P
|
|
0,04-0,12
|
0,15-0,45
|
0,45-1,1
|
1,4-1,6
|
1,0-1,3
|
0,4-0,75
|
< 0,012
|
< 0,008
|
Проверку сварочно-технологических свойств флюса проводят при наплавке валика на пластину из сталей Ст 3, 22К, 15Х2НМФА и др. аналогичного класса толщиной не менее 10 мм. и размером не менее 300х100 мм. Поверхность пластины должна быть очищена от масла и других загрязнений до металлического блеска. Длина наплавляемого валика должна быть не менее 200 мм.
Рекомендуемые режимы сварки для определения сварочно-технологических свойств флюса:
|
Диаметр проволоки, мм
|
3
|
4
|
5
|
|
Сила сварочного тока, А
|
250-350
|
450-550
|
650-750
|
|
Напряжение на дуге, В
|
30-34
|
32-36
|
32-36
|
|
Скорость сварки, м/ч
|
20-30
|
20-30
|
20-30
|
|
Полярность
|
обратная
|
обратная
|
обратная
|
|
Вылет электрода, мм
|
35-40
|
35-40
|
35-40
|
Примечание: при использовании флюса марки ФЦК-16 для специальных целей, например, для сварки в узкую разделку, в каждом случае осуществляется подбор режимов для конкретных условий сварки.
Свойства флюса
|
Насыпная плотность
|
0,8-1,4 кг/дм3
|
|
Размер гранул
|
0,2-2,5 мм
|
|
Коэффициент расхода флюса
|
1,0
|
|
Температура прокалки
|
650±100 С
|
