Изофлекс 151 представляет собой композиционный электроизоляционный материал, состоящий из двух слоев полиэтилентерефталатной пленки ПЭТ-Э и одного или несколько слоев нетканого волокнистого материала между ними, склеенных между собой полиэфирно-эпоксидным связующим.
Класс нагревостойкости — «F» (155 °С). ОСНОВНЫЕ СВОЙСТВА:
Изофлекс 151 обладает высокими диэлектрическими свойствами, большим процентом удлинения при разрыве, низкой жесткостью. Является абсолютно экологически безвредным материалом, который не имеет ни запаха, ни каких-либо вредных выделений.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Изофлекс 151 применяется в качестве пазовой изоляции электрических машин с максимально допустимой рабочей температурой 155 °С. Может заменять такие материалы, как Изофлекс 191, Синтофлекс 515, Синтофлекс 141 и Пленкосинтокартон 515.
| Наименование показателя | Значение | ||||||
| Номинальная толщина, мм | 0,13 | 0,15 | 0,17 | 0,20 | 0,25; 0,35 | ||
| Предельное отклонение по толщине, мм | среднее | ±0,02 | ±0,02 | ±0,02 | ±0,03 | ±0,03 | |
| в отд. точках | ±0,03 | ±0,03 | ±0,03 | ±0,05 | ±0,05 | ||
|
Пробивное напряжение, кВ, не менее |
в исходном состоянии | среднее | 8,0 | 13,0 | 13,0 | 13,0 | 13,0 |
| в отд. точках | 6,0 | 8,0 | 8,0 | 8,0 | 8,0 | ||
| после перегиба | среднее | 6,0 | 9,0 | 9,0 | 9,0 | 9,0 | |
| в отд. точках | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | ||
| после выдержки в течение 48 ч при температуре 23 ±2 °С и влажности 93 ±2% | среднее | 6,5 | 6,5 | 6,5 | 6,5 | 6,5 | |
| в отд. точках | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | ||
| Удельная разрушающая нагрузка при растяжении, Н/см, не менее | 150,0 | 150,0 | 150,0 | 150,0 | 150,0 | ||
| Относительное удлинение при разрыве, %, не менее | 15,0 | 15,0 | 15,0 | 15,0 | 15,0 | ||
| Жесткость, Н, не более | 30,0 | 30,0 | 60,0 | 60,0 | 100,0 | ||

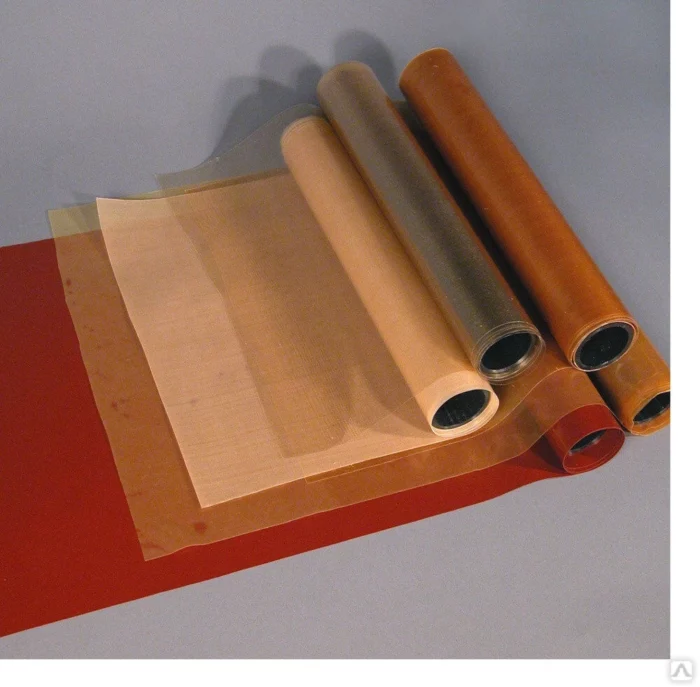

Материал поставляется в листах длиной 860 ±20 мм и шириной не менее 450 мм либо в рулонах шириной не менее 450 мм и диаметром не более 1000 мм, намотанных на жесткую втулку внутренним диаметром 76 ±1 мм.
Гарантийный срок хранения — 12 месяцев со дня изготовления.
Условия транспортирования и хранения должны соответствовать ГОСТ 26103.
Пример условного обозначения материала электроизоляционного марки Изофлекс 151 толщиной 0,15 мм при заказе и в другой технической документации:
