Производитель: ShockWatch (США)
Тип: Индикаторы удара и наклона
Упаковка: Коробка 50 шт.
Применение:
- Для контроля перевозки хрупкого груза
| Число срабатываний | 1 |
| Минимальная партия поставки | 50 |
| Порядковый номер | 6 цифр |
| Гарантийный срок | 1 год |
| Температура эксплуатации, °С | от -25 до +80 |
| Размеры, мм | 97 х 97 |
| Точность срабатывания | ±15% от номинального значения |

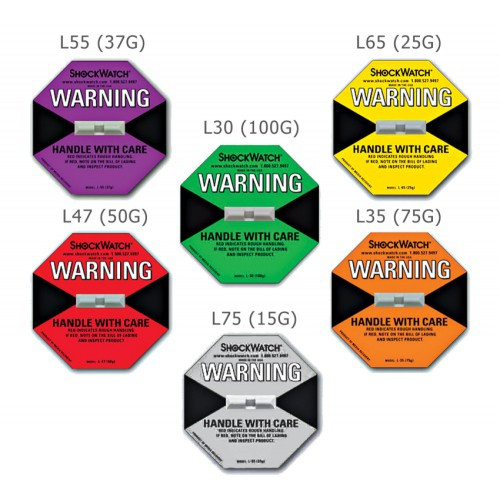

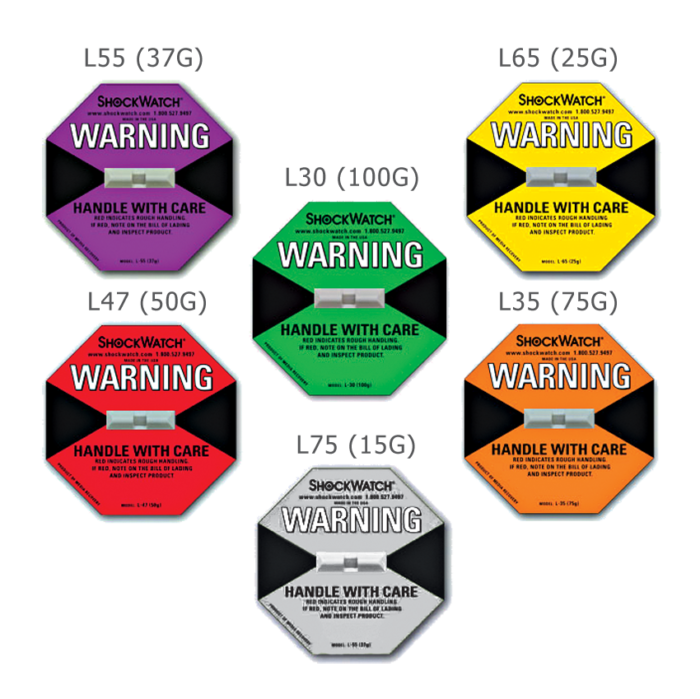

| Модификации | 15G, 25G, 37G, 50G, 75G, 100G |

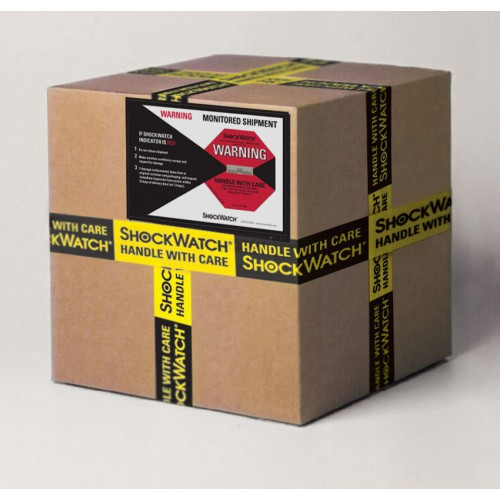

ШОКВОТЧ-ЛЭЙБЛ одноразовый индикатор удара для упаковки
С помощью высокотехнологичного устройства от ГК «Технологии Контроля» индикатора удара, вы сможете быть спокойны, что при транспортировке и погрузке ваш груз останется неповрежденным.
Особенности предлагаемой модели
- Наличие сопроводительной контрольной карточки с инструкцией.
- В разных моделях присутствует разная чувствительность.
- Предупреждающая надпись проявляется на фоне наклейки.
- При 15% отклонения от номинального значения происходит окрашивание контрольного элемента.
Условия нашего предложения
Экономичность в доставке — наличие в рзличных регионах наших производственных баз дает возможность экономить время и стоимость отправки заказов нашим клиентам.
Большой выбор — предлагаем широкий ассортимент сертифицированных уникальных продуктов, надежность которых подтверждена экспертизой МВД РФ. Мы не нуждаемся в покрытии производственных расходов продажей небольшого количества дорогих изделий.
Спокойствие и уверенность наших клиентов в сохранности имущества — это главные приоритеты ГК «Технологии Контроля». Оцените выгоды прямого сотрудничества с производителем!
Выбор оптимальной модификации
Способ 1
По весу и объёму груза. См. таблицу 1. Данные получены на основании экспериментов, воспроизводящих типичные инциденты.
Способ 2
По предельно допустимой ударной нагрузке. Если вам известно значение предельно допустимой ударной нагрузки для вашего продукта (например, указано в тех. параметрах), то используйте ту модификацию индикатора, чувствительность которой наиболее близка к этому значению.
Способ 3
Опытным путём, определив минимальную высоту падения груза, при которой он получает неприемлемые механические повреждения, и модификации индикатора, которые при этом срабатывают. См. таблицу 2.
Таблица 1. Выбор оптимальной модификации ШокВотч-Лейбл по весу и по объему груза.
| Вес, кг | Объем, м3 | ||||
| до 0,03 | 0,03-0,135 | 0,136-0,4 | 0,41-1,35 | свыше 1,351 | |
| До 4,5 | L30(100G) | L30(100G) | L35(75G) | L35 | L47(50G) |
| 5-11 | L30(100G) | L35(75G) | L35(75G) | L47(50G) | L47(50G) |
| 12-22 | L35(75G) | L35(75G) | L47(50G) | L47(50G) | L55(37G) |
| 23-45 | L35(75G) | L47(50G) | L47(50G) | L55(37G) | L55(37G) |
| 46-113 | L47(50G) | L47(50G) | L55(37G) | L55(37G) | L65(25G) |
| 114-453 | L47(50G) | L47(50G) | L55(37G) | L65(25G) | L65(25G) |
| 454-650 | L55(37G) | L55(37G) | L65(25G) | L65(25G) | L75(15G) |
| Свыше 651 | L65(25G) | L65(25G) | L75(15G) | L75(15G) | L75(15G) |
Таблица 2. Подбор оптимальной модификации ШокВотч-Лейбл по минимальной критичной высоте падения груза.
| Вес, кг | Модификация | ||||
| L65(25G) | L55(37G) | L47(50G) | L35(75G) | L30(100G) | |
| До 45 | — | 30-48 см | 30-60 см | 60-91 см | свыше 91 см |
| Свыше 45 | 15-30 см | 20-40 см | 30-48 см | — | — |
Хранение и активация
Внимание! Индикаторы ШокВотч-Лэйбл поставляются в уже активированном состоянии, до установки на объект их необходимо старательно оберегать от ударов, падений или вибрации.

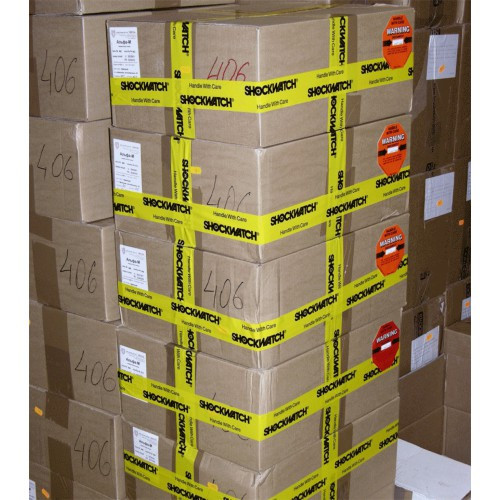

Установка
Для установки индикатора удалите защищающую клеевой слой подложку и аккуратно приклейте индикатор к ККИ, затем удалите подложку с ККИ и приклейте её к чистой сухой поверхности упаковки. Правильное размещение индикатора на упаковке является ключевым условием его надлежащей работы. См. таблицу 3.
Во избежание ошибочных показаний индикатора удара:
- Не размещайте его на верхней грани или в центре боковой грани упаковки, так как эти упругие места подвержены сильным вибрациям, которые могут, с одной стороны, спровоцировать срабатывание контрольного элемента, а с другой, рассеять энергию удара.
- Не наклеивайте его на обтягивающие упаковку верёвки, стяжные ленты или упаковочную плёнку.
Занесите номер индикатора в сопроводительные документы.
Таблица 3. Правила размещения индикаторов ШокВотч-Лэйбл.
 |
 |
 |
 |
| На более длинной вертикальной стороне упаковки, у правого верхнего угла. | На более длинной вертикальной стороне упаковки, у правого нижнего угла в 30-60 см от пола. | На крупных упаковках, длина которых в 2 раза или более превосходит ширину, установите 2 индикатора на противоположных боковых сторонах, по диагонали друг от друга. | На высоких упаковках весом более 113 кг установите 2 индикатора на вертикальной стороне упаковки у правого верхнего и нижнего углов. |
| L30 | L47(если груз находится на паллете) | L55 | L55 |
|
L35 |
L55 (для груза весом < 113 кг) | L65 | L65 |
| L47 | L65 | L75 | L75 |
| L55 (для груза весом < 113 кг) | L75 |
